 Mesin Uap atau bejana uap adalah alat yang sangat bermanfaat bagi kemajuan industri. Alat yang menggunakan prinsip didihan uap ini bisa digunakan sebagai sumber tenaga, pembangkit listrik bahkan sampai menjadi sumber produksi suatu pabrik. Mengetahui hal demikian, lantas Anda harus tahu bagian dan komponen dari mesin uap. Ini agar keselamatan bisa terjaga dengan baik.



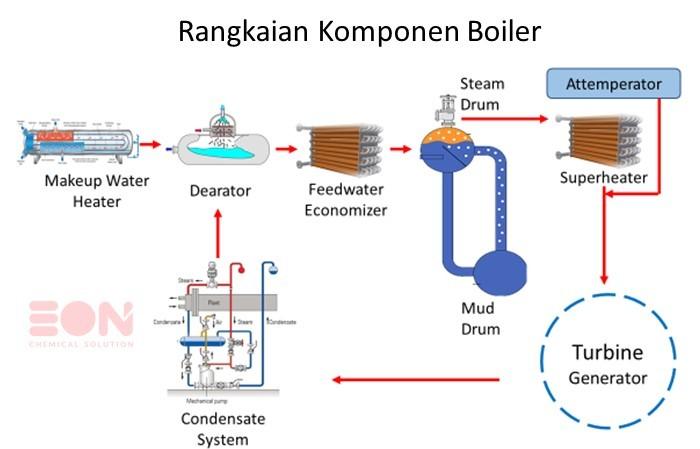

Komponen dan Bagian Mesin Broiler/ Mesin Uap

1

Air Heater

untuk memanaskan udara yang digunakan untuk menghembus/meniup bahan bakar agar dapat terbakar sempurna.

Steam Air Heater, 220-2240v, Rs 65000 /unit Alfatech Thermal Engineers  Private Limited | ID: 16510037830

2

Air pengisi ketel (Boiler Feed Water)

Untuk mengisi tabung broiler. Air pengisi ketel terdapat 2 sumber antara lain : Air kondensat dan Air bebas mineral (demineralized water).

Kontaminan Fe di Air Boiler | Sains, Teknologi dan Ekonomi Bisnis

3

Attemperator

Untuk mengontrol temperature superheated steam

BVT-DLH steam attemperator - BVT Sweden

4

Blower down valve

Untuk menutup dan mengalirkan blower

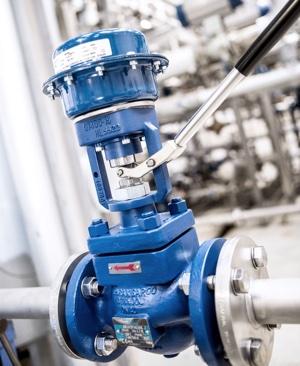

Manual boiler blowdown responsible for boilerhouse overspending

5

Daerator

Untuk menghilangkan O2 secara mekanik dengan menaikkan temperature dan agitasi sehingga gas lebih mudah lepas


6

Dust Collector (Pengumpul Abu)

untuk menangkap atau mengumpulkan abu yang berada pada aliran pembakaran hingga debu yang terikut dalam gas buang.

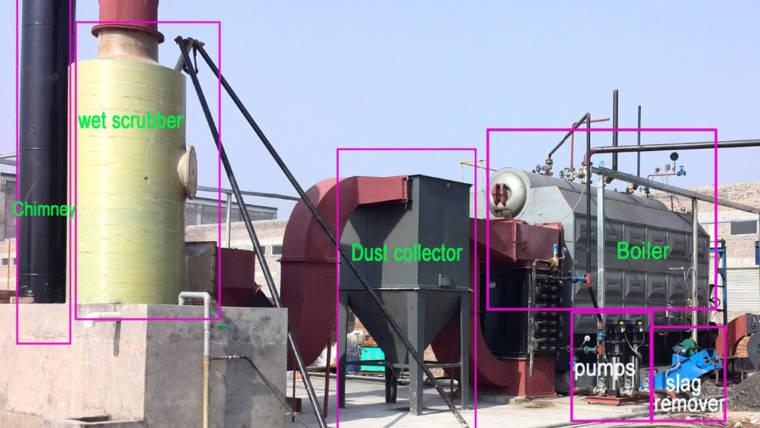

Multi-Tube Dust Collector Archives - China Best Industrial Boiler  Manufacturer Steam Boiler Supplier Factory

7

Economizer

Economizer merupakan pemanas air terakhir sebelum masuk ke drum. Di dalam economizer air menyerap panas gas buang yang keluar dari super heater sebelum dibuang ke atmosfir melalui cerobong.

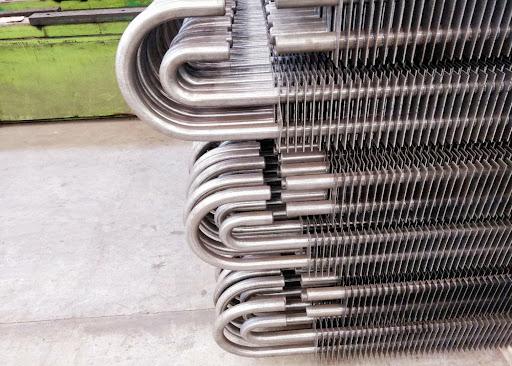

Tabung Sirip Stainless Square Economizer untuk Boiler Pembangkit Listrik

8

Fire Detector

Fire detector adalah komponen yang berguna mendeteksi api hasil dari burner.

Asli Api Controller Detector Electric Eye UV Photocell Sensor Boiler Flame  Detector untuk Pembakar QRA2|Alat Bagian| - AliExpress

9

Gelas Penduga (Sight Glass)

untuk mengetahui ketinggian air di dalam drum. Tujuannya adalah untuk memudahkan pengontrolan ketinggian air dalam ketel selama boiler sedang beroperasi.

High Pressure Level Gauge | HMA Group

10

Make up Water Heater

Untuk pemanasan tahap awal menggunakan steam sehingga meningkatkan efisiensi sistem


11

Manometer

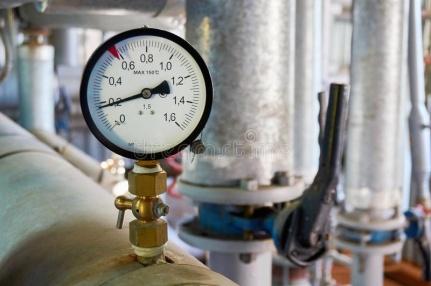

Alat pengukur tekanan uap di dalam ketel yang dipasang satu buah untuk tekanan uap panas dan satu buah untuk tekanan uap basah

5,806 Pipeline Room Photos - Free & Royalty-Free Stock Photos from  Dreamstime

12

Pembuangan Air Ketel

untuk membuang air dalam drum bagian atas. Pembuangan air dilakukan bila terdapat zat-zat yang tidak dapat terlarut, contoh sederhananya ialah munculnya busa yang dapat menganggu pengamatan terhadap gelas penduga

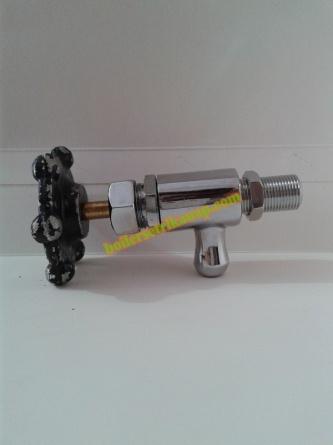

Kran pembuangan air – KEMBAR JAYA

13

Pemipaan

Sistem pemipaan, seperti pipa-pipa penyalur uap, pemipaan yang pada sistem pengumpan air, dan sistem pembakaran dengan bahan bakar minyak dan gas.

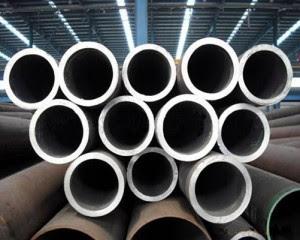

Jual Pipa Boiler EN 10216-2 P235GH TC1 | PT Berkah Fikri Pratama

14

Pengatur Pembuangan Gas Bekas

Untuk mengatur isapan yang terjadi dari dalam tungku sebelum dibuang ke cerobong asap

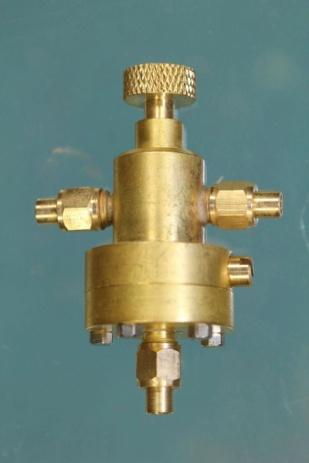

5152 Steam Controlled Gas Regulator Valve | SRR Learning

15

Pluit bahaya (Flute)

untuk memberikan tanda peringatan kepada operator apabila permukaan air dalam boiler turun sampai batas minimum agar operator dapat mengambil tindakan pengamanan.

Blog - Boiler alarm system based on a programmable relay | akYtec

16

Safety Valve (Katup pengaman)

untuk membuang uap apabila tekanan uap telah melebihi batas yang telah ditentukan.

Katup Keselamatan Boiler Bronze Buatan Cina Dengan Tuas - Buy Safety Valve  Dengan Tuas Perunggu Safety Valve Dengan Tuas,Dibuat Di Cina Safety Valve  Product on Alibaba.com

17

Steam Drum

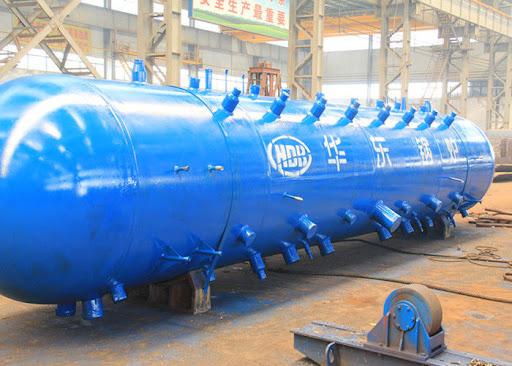

Untuk tempat penampungan air panas serta tempat terbentuknya uap.

unnamed (2).jpg

18

Superheater

Merupakan tempat pengeringan steam, dikarenakan uap yang berasal dari steam drum masih dalam keadaan basah sehingga belum dapat digunakan. Proses pemanasan lanjutan menggunakan superheater pipe yang dipanaskan dengan suhu 260°C sampai 350°C

Steam Superheater in Boiler: Role, Benefits, Types, Manufacturer | by  Thermodyne Boilers | Medium

19

Thermocouple dan Scale Monitor

Thermocouple merupakan sensor panas pada boiler yang nantinya akan menonaktifkan mesin jika suhu pada pipa sampai 350oC.


Lalu scale monitor berperan sebagai skala sensor atau pengapuran pada pipa air, dimana nantinya akan menyalakan alarm jika ketebalan scale sampai 0,3 mm.

Harga Thermocouple (Type K, Type J, Type R, Type T, Digital) | Daftar Harga  & Tarif

20

Thermostat

untuk mengukur temperatur dalam gas buang pada boiler.


Ketika temperatur gas buangnya telah mencapai 500oC, secara otomatis mesin boiler akan dimatikan dan alarm dinyalakan.

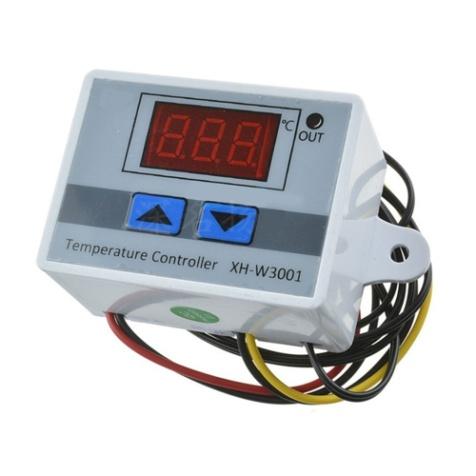

Taffware Digital Temperature Control Thermostat Microcomputer 220V -  XH-W3001 - JakartaNotebook.com

21

Tungku perapian (Furnace)

Tempat penghasil panas yang digunanakan untuk memanaskan air baik secara langsung maupun panas via udara

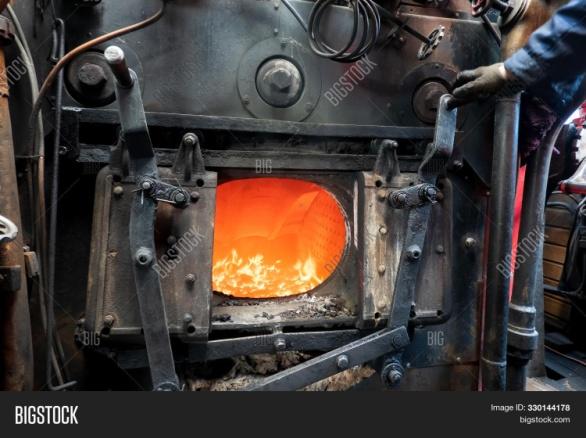

Open Door Furnace Image & Photo (Free Trial) | Bigstock
